最近很多朋友留言,問到一些關于大華如何上墻?HDMI如何解決遠距離傳輸?如何添加不同網段的攝像頭等問題,這些都是弱電實際項目中經常會遇到的難題,如果平時項目做的不多的話,有些問題確實不好解決,本期我們一起來總結下這七個方面的問題解決方式。
一、網絡錄像機跟攝像機距離太遠怎么辦?

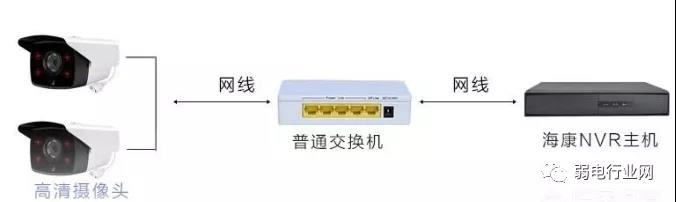

五類,六類都是100米 ,如果要加大傳輸距離,在兩段雙絞線之間可安裝交換機(中繼設備),理論上最多可安裝4個交換機。如安裝4個交換機連接5個網線段,理論最大傳輸距離可達500m。

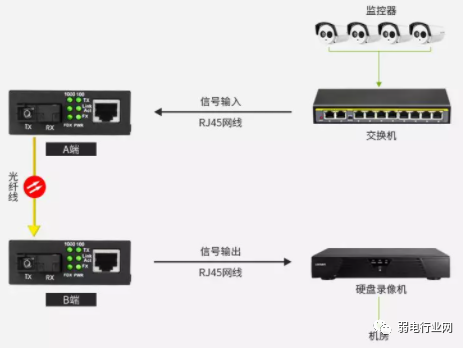

如果攝像機跟錄像機之間距離超過很長距離,可以考慮通過光纖收發器進行網絡信號的傳輸。
用光纖傳輸是最理想的方式,信號流暢且穩定。
二、大華SmartPSS客戶端解碼上墻?
大華上墻有兩種方式,一種是網頁添加上墻,一種是用Smartpss上墻,我們來看下SmartPSS上墻。

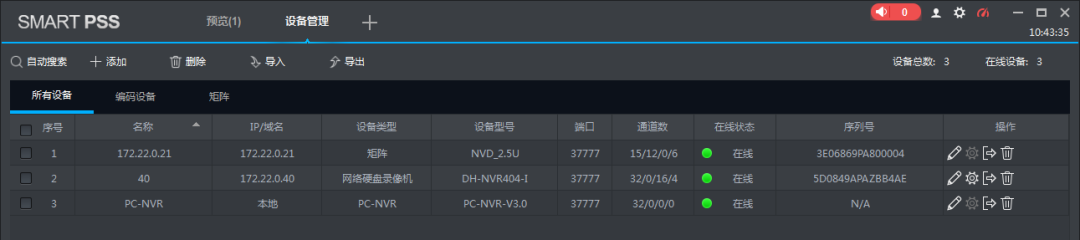

1、客戶端添加設備,確保在線

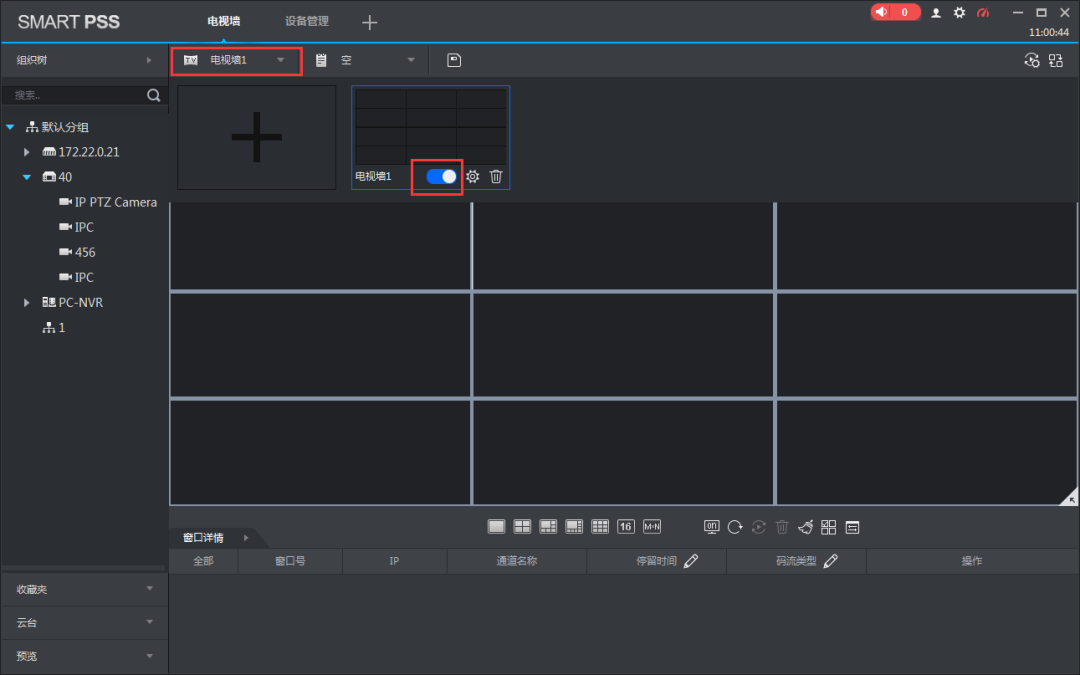

2、進入電視墻界面,點擊電視墻開啟(網頁配置好客戶端能自動獲取到電視墻)

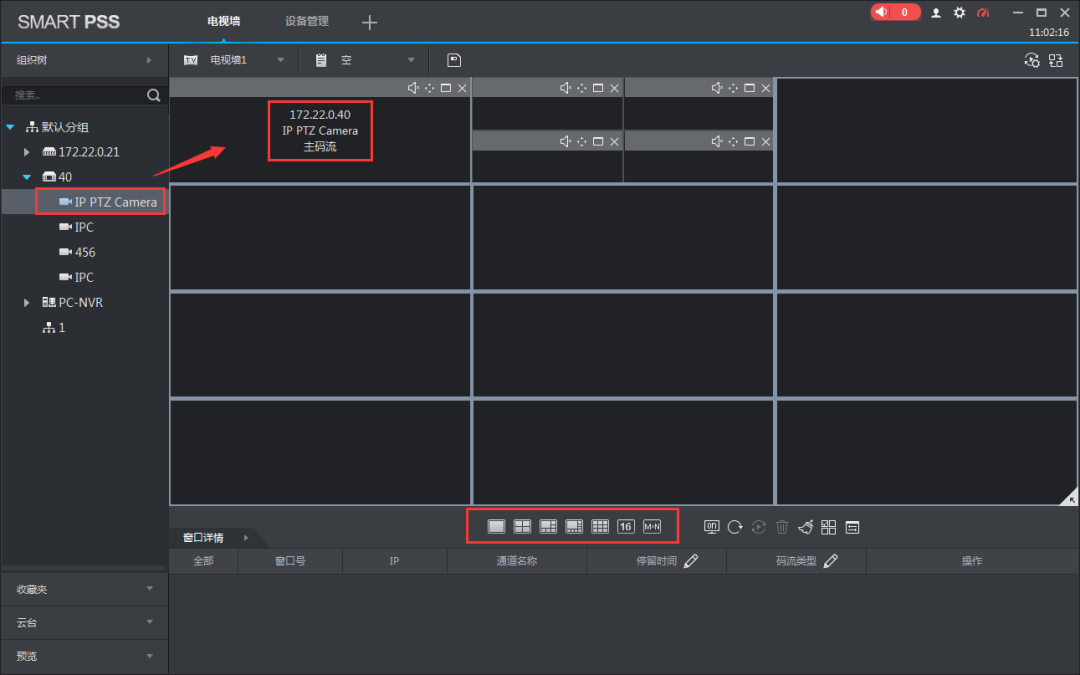

3、選擇畫面往需要的屏幕上拖動上墻,也可在下方選擇對應分割在進行上墻

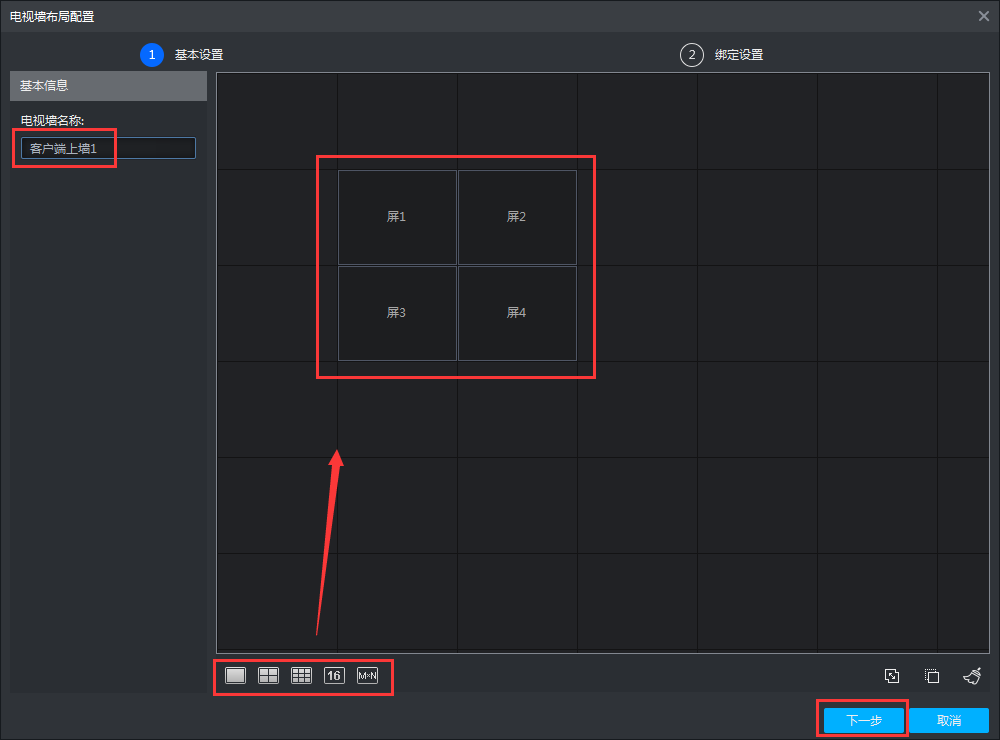

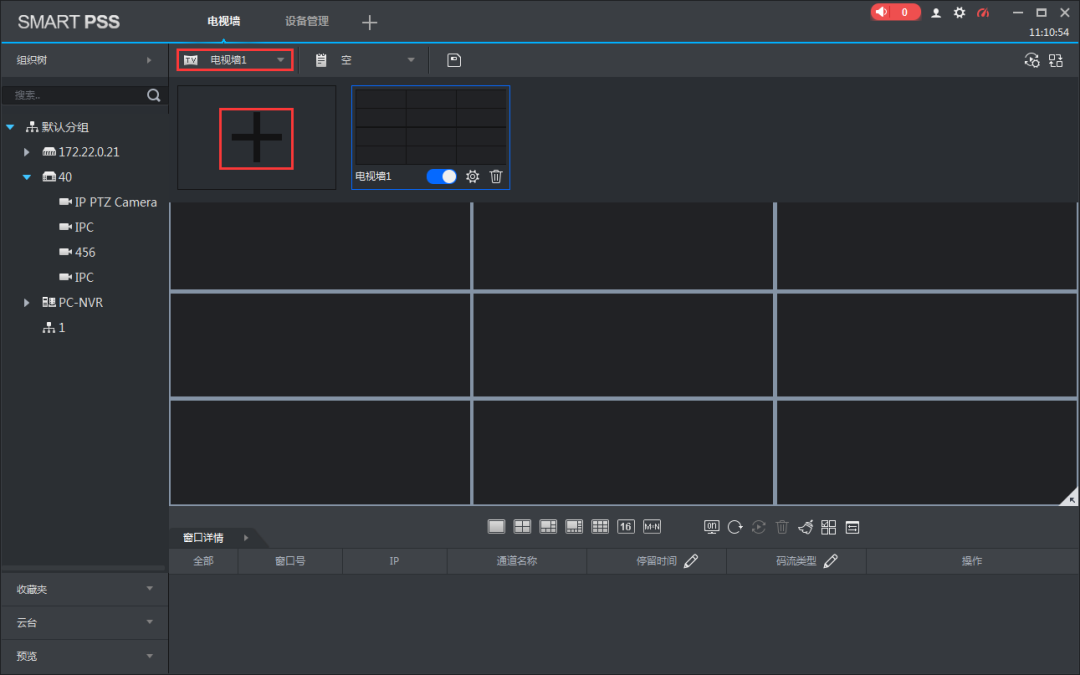

注:如果要新建電視墻,點擊電視墻中的“+”,會彈出電視墻布局配置界面
電視墻名稱自定義,選擇屏數后往空白處拖動固定,下一步
綁定解碼器的輸出通道后完成
三、錄像機如何添加兩個不同網段的攝像頭?
雙網口可以設置多址設定或網絡容錯模式。
我們可以使用雙網口的錄像主機,就能實現添加不同網段的攝像頭,通常雙網口錄像機的有兩種工作模式, 網絡容錯、多址設定。
而添加不同網段的攝像頭,一般選用的就是多址設定模式,假設錄像主機是192.168.1.x網段,而攝像頭是192.168.0.x網段,這樣添加攝像頭。
步驟一、設置錄像機

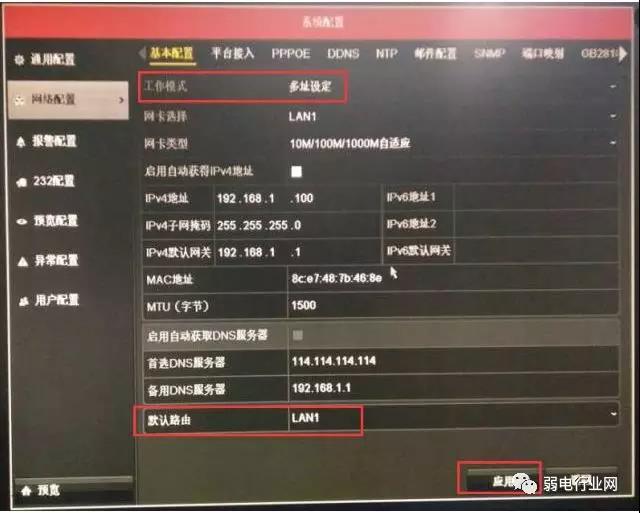

在錄像機主菜單-【系統配置】-【網絡配置】-【基本配置】將工作模式改成多址設定,網卡選擇LAN1,設置錄像主機IP為192.168.1.100,因為LAN1是連接路由器,外網訪問的,因此默認選擇LAN1。
步驟二、連接攝像頭

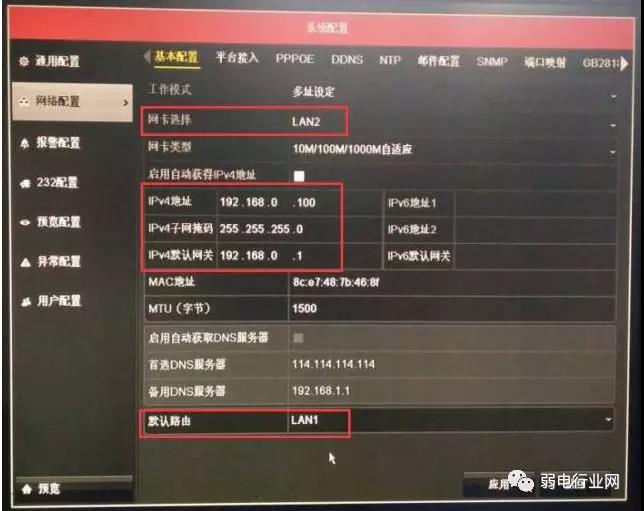

像頭的交換機接到錄像主機的LAN2口,網卡選擇LAN2,設置錄像主機LAN2的IP地址為192.168.0.100
錄像主機有兩個IP,LAN1是用來連接外網,遠程訪問;LAN2是用來添加同網段的攝像頭,然后再通道管理-IP通道管理里面添加攝像頭,這樣就能實現添加不同網段的攝像頭。
四、一臺錄像機可以接兩個顯示器嗎?

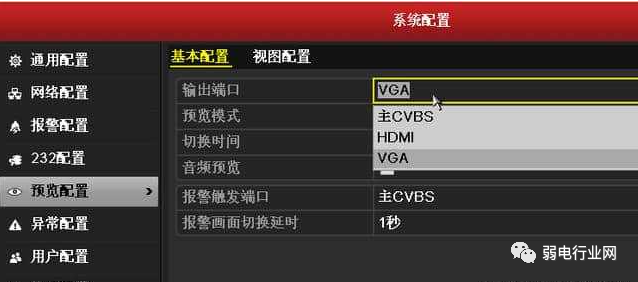

可以的,可以進入錄像機主菜單-系統配置-預覽配置界面設置對應輸出口的圖像?!癏DMI/VGA”表示HMDI跟VGA可以同時輸出,且輸出的畫面是一樣的;
如果可以分別單獨設置HDMI跟VGA,則表示兩個視頻輸出口可以同時外接顯示器,且畫面可以不一樣。如果錄像機有兩個HMDI,兩個VGA輸出口,也支持同時接顯示器輸出。
五、HDMI如何解決遠距離傳輸?
HDMI傳輸距離最遠一般是15米-20米,當然遠距離的也可以使用 HDMI網絡轉換延長器。

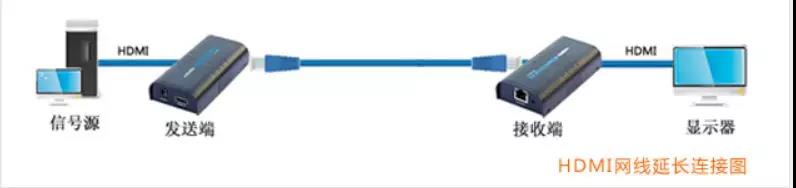

HDMI信號一般無法直接用HDMI線材傳輸?shù)?0米以上,然而我們可以用網線延長信號的話這種情況下如果只是單純的傳輸HDMI信號到顯示設備上,HDMI信號不經過其他設備的話,我們可以采用網線延長信號的方法,用HDMI網線延長器來將信號延長,HDMI網線延長器分為發送端(HDMI輸入,網線輸出)和接收端(網線輸入,HDMI輸出),可以延長100米(5類網線)、120米(6類網線)。
當然,若想傳輸更遠的距離,也可以使用HDMI IP延長器與hdmi 光纖延長器的。
六、POE交換機可以給非POE攝像機供電嗎

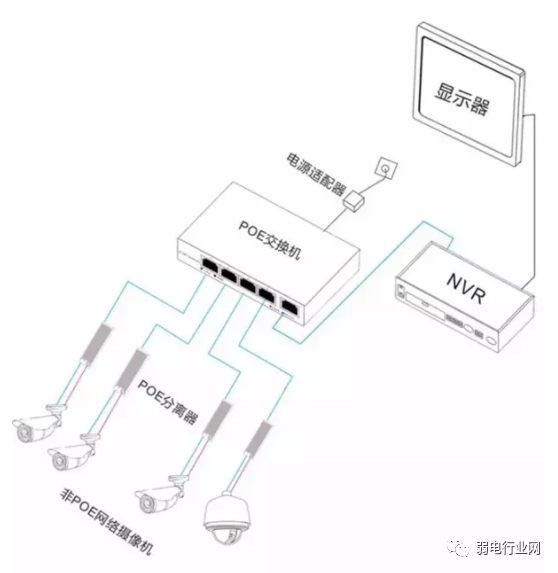

交換機支持POE,終端不支持POE,這個很多朋友在項目中遇到了,這種方案PoE交換機出來接PoE分離器,PoE分離器將電源分離成數據信號和電力,有兩根輸出線,一根是電力輸出線,一根是網絡數據信號輸出線即普通網線。電力輸出有5V/9/12V等,可以匹配各種DC輸入的非PoE受電終端,支持IEEE 802.3af/802.3at標準。數據信號輸出線即普通網線直接接到非PoE受電終端的網口即可。
七、大型監控項目ip地址設置
對于超過254臺設備的監控項目,有部分朋友就問到ip地址如何設置,對于大型監控項目ip地址的設置有兩種方法:
1、使用大的網段,修改子網掩碼就行
2、對網絡進行劃分vlan,這種方法多次提到過
大多數朋友對劃分vlan不是很了解,我們來看下。
這里面我們著重來看下1000路監控劃分vlan,使用三層交換機可以直接劃分四個vlan,如圖所示:
VLAN20: 192.168.1.1~192.168.1.254 掩碼 255.255.255.0
這里面每個VLAN都可以容納250個點位以上,四個網段共有1000 ip地址可以使用,是完合足夠分配每個區域的ip地址的,另外,后續每個區域若有增加點位,都是有足夠的預留,值得注意的是,這里面接入層交換機是需要合理的分配,接入層交換機的選擇,我們之前有提到過,這里不做過多說明。
那么這樣劃分網段有什么好處呢?
四個區域ip地址比較明顯了,如果那個攝像機有問題,可以直接通過批量ping ip地址可以很快定位到那個攝像機出了問題,同時也可以有效防止ip沖突,ip是網絡故障中出現頻率比較高的問題,也可以減少廣播風暴。
VLAN30: 192.168.2.1~192.168.2.254 掩碼 255.255.255.0
VLAN40: 192.168.3.1~192.168.3.254 掩碼 255.255.255.0
