智能化校園總體設計說明
某學校智能化系統總體結構

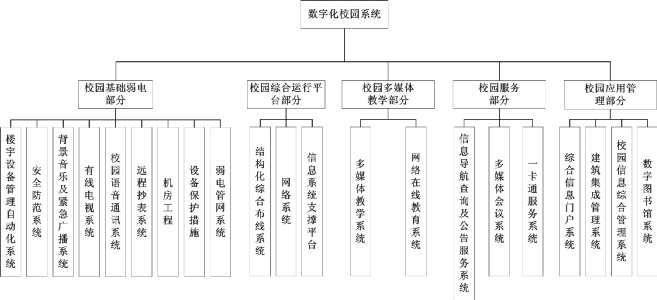

根據我們對大學的校區了解和對學校功能需求的分析,我們認為一個比較成熟的大學校園智能化系統至少包括下面五大部分共21個子系統。
根據本次招標文件的精神,我們采取分步實施的方式來構建某育才學校的智能化系統。本次設計著重對招標書中的相關系統進行了設計和說明。
本次設計的內容主要包括如下子系統;
1、結構化綜合布線系統
2、網絡系統
3、安全防范系統
4、多功能會議系統
5、大屏幕及多媒體查詢系統(LED顯示和觸摸屏查詢系統)
6、有線電視系統
7、校園背景音樂與緊急廣播系統
8、多媒體教學系統
9、一卡通管理系統
10、機房工程(含UPS和防雷接地部分)
11、通訊工程系統
12、停車場管理系統
13、弱電管網工程
其他部分的子系統將在以后的二期建設中逐步增加和完善,下面對各個子系統的設計做概要的介紹。
根據招標要求,本次綜合布線系統采用星型拓?fù)浣Y(jié)構,語音系統和網絡系統采用綜合布線,均達到國標《智能建筑設計標準》中的甲級標準和《建筑與建筑群綜合布線系統工程設計規范》中的綜合配置標準,語音和數據水平部分均采用六類非屏蔽布線,便于數據和語音的互換。單體建筑內數據主干采用千兆多模光纖,室外數據主干采用萬兆多模光纖。室內語音主干和室外語音主干均采用三類大對數電纜。在每個樓內設一個主配線間,負責管理本樓內的語音點和數據點。在實訓樓四層左側設置網絡機房作為整個校區的綜合布線總機房和數據中心機房,負責管理整個校園的布線系統和數據傳輸。每個單體建筑數據主干上選用12芯室外多模光纖,語音主干采用三類100對大對數上聯到此布線中心機房,構成整兒校區的綜合布線星型系統。
本次設計的綜合布線系統采用光纖和大對數電纜作為主干,可以輕松實現千兆以太網及550M的寬帶語音應用,不僅滿足了現有語音和數據及圖像的傳輸要求,更具備大容量和便于增容的特點,支持語音和數據的便捷互換,提供高質量的語音數據通信服務。
某育才學校校園計算機網絡系統(校園網)是“數字化校園”的運行平臺,是校園教學、科研和管理系統、網絡多媒體教學系統、校園卡等應用系統不可缺少支撐環境。是實現校內外資源共享、互相交流的重要途徑。校園網的建設關乎未來各類應用的運行。所以建立一個適合各類業務的、兼容性好、可擴展的綜合傳輸平臺非常重要。
本次設計采用國內著名廠商銳捷公司的網絡產品來為學校搭建網絡的運行平臺,采用先進的產品和技術,針對校區的需求和建筑結構特點,設計為三層結構。
核心層:位于網絡中心機房,采用萬兆路由交換設備,管理全校區的網絡,采用
匯聚層:位于各單體建筑的主配線間,負責管理建筑內的數據點
接入層:位于樓層配線間,負責樓層內水平信息點的接入
在技術上:
1、主干技術基于流量分析采用萬兆和千兆以太網技術相結合,并考慮冗余和綁定技術,接入層采用100M/1000M 自適應技術。
2、核心層采用雙機熱備方式,主干冗余,確保系統的可靠性。
3、廣域網考慮通過中國教育科研網的地區結點和網通的網絡與internet相連,還要考慮與老校區、中國教育科研網IPV6試驗網絡的連接,采用高速寬帶,通過防火墻實現安全訪問控制。
4、系統配置一套功能強大的高性能網絡管理軟件。
5、針對實訓樓內的計算機教室、仿真實驗室等,預留4芯光纖,滿足大數據量的通信。
根據招標文件,本系統由以下部分組成:
l閉路電視監控系統
l防盜報警系統
l離線式巡更系統
l周界防范系統
l無線對講系統
本系統設計強調以下幾個方面:
1、考慮到校區面積較大,建議在每個建筑單體的值班室設置安保分控中心,以便于減少室外大量的線纜施工工作和工程復雜程度;
2、多系統多種技術綜合運用,提高安防的可靠性和安全性。
3、安防監控中心初步設置在實訓樓一樓。
在校園的報告廳、會議室等處,建立電子會議系統,完成以下功能:
l發言討論/表決系統
l擴聲系統
l投影顯示系統
l會議攝像記錄系統
l中央控制系統
l視頻會議系統應預留
在不同類型的會議室根據其定位設置不同的功能構成。
通過多媒體視頻控制技術和VGA同步技術,將多種形式的視頻信息源,如廣播電視和衛星電視信號、攝像視頻信號、錄像機VCD視頻信號、DVD、計算機動畫信息等,引入計算機網絡系統,以計算機為控制和處理中心,將節目的制作、編排、播放等各項功能有機的結合在一起,實現圖文信息發布、廣告、視頻圖像的播放、信息查詢等。
信息查詢及公告控制中心設在安防監控室內。
系統建設包括:
? 教學樓A區一層LED顯示屏
教學樓B區一層LED顯示屏
? 實訓樓一層2塊LED顯示屏
機電辦公樓一層LED顯示屏
食堂一層LED顯示屏
教學樓觸摸屏查詢系統5套
機電辦公樓觸摸屏查詢系統2套
詳細設計見“大屏幕及多媒體查詢系統”部分。
本系統為校園提供電視節目接收服務功能,同時為雙向傳輸提供基礎,
系統設計建議如下:
l節目源:考慮多種節目,包括衛星節目、自辦節目、市有線電視網節目;
l系統860M 雙向傳輸分配網;
l自辦節目設置多個頻道,包括導航服務功能專用頻道等。
詳細設計見“衛星接收及有線電視系統”部分
本工程系統需要實現以下目標:
1.日常廣播功能
在露天運動場平時播放校園新聞、行政通知等,也可用于廣場音樂會、運動會現場廣播。在校園休閑景觀區、草坪、道路旁等處平時播放校園新聞、行政通知和背景音樂等。
2.緊急廣播功能
將消防緊急在發生火災等緊急事故的時候,廣播系統可以自動強制切換成緊急報警廣播,疏散人群。
消防緊急廣播和日常廣播共用一套系統。系統設計主要考慮以下方面:
l采用全數位廣播系統解決方案;
l系統分區根據建筑平面功能設置;
l系統支持各個建筑單體的本地音源輸入;
l功放容量的冗余,線路檢測的功能等。
本系統采用多媒體中控系統實現多媒體教學,多媒體中控系統具備網絡控制和本地控制的雙重方式,可以和校園網相連或接受遠程網管,也可以為獨立的中控系統使用。實現正規課堂教學及多媒體教學集中管理,其實施范圍包括教學樓所有教室和實訓樓所有教室。
1.本地電教系統功能主要有:
l擴聲系統
l遠程管理及設備監測
l教學攝像記錄系統
l遠程會議系統
l中央控制系統
2.多媒體教學管理中心是全校教學管理的樞紐,主要有以下功能:
l通過網絡技術,對各個多媒體教室電教設備的中央控制管理;
l教學評估監控中心功能;
l流媒體直播、廣播、存儲等功能;
l課件編輯制作;
l中心展示功能等等。
本系統基于感應式IC卡技術,為校園提供一卡多功能服務:
l門禁管理
l考勤管理
l圖書借閱管理
l學籍管理
l教學管理
l上機管理
l開水、浴室管理
l餐飲卡管理
l購物消費服務
l胸卡服務
lIC卡水電管理系統
系統在方案中提出了整體規劃、分步實施的概念。
本系統是校園的一個重要的基礎系統,為重要機房設備提供良好的運行環境。系統實施主要內容包括:
l機房裝飾工程
l電氣工程(接地、防雷、照明、空調等)
l供配電
l機房氣體消防
l機房監控
在本工程中,機房建設包括:計算機數據中心機房、安防及消控機房、多媒體教學管理中心機房、CATV機房、UPS間等。
建議機房設備統一UPS 供電,其他區域內的IDF設備由UPS機房處統一供電,個別分散區域考慮送電距離采用在IDF的機柜內設置機柜式小型UPS(帶管理接口)。
該系統用于實現校區內普通語音通訊和數字語音通訊服務。提供廉價的數字語音服務。
系統設計考慮如下:
l校區內語音通訊
l與老校區的語音通訊
l與PSTN用戶之間的通訊
為了防止外來無關車輛進入校區內,需要設置停車場管理系統,實現校內車輛免費停車,臨時外來車輛可以實現車輛進出管理,可以記錄操作員個人代碼,車輛的進出時間等,管理人員可以通過對講系統進行遠程管理,實現地下車庫的無人值守。
停車場管理系統中心初步設在安防中心。
根據每個單體/每個系統的進線/出線的類型、數量、線徑等,我們?cè)O(shè)計了整個校區弱電工程的室外綜合管路及施工要求。
室外管路從培訓樓出發,沿環行干道敷設環行管網,至每個建筑單體引入。
各系統設計方案總體介紹
1.1.1結構化綜合布線系統
1.1.2計算機網絡系統
1.1.3安全防范系統
1.1.4多媒體會議系統
1.1.5大屏幕及觸摸屏查詢系統
1.1.6衛星接收及有線電視系統
1.1.7背景音樂及緊急廣播系統
1.1.8多媒體教學系統
1.1.9校園一卡通服務系統
1.1.10機房工程系統
1.1.11校園語音通訊系統
1.1.12停車場管理系統
1.1.13校園弱電管網系統
